Kongsberg series
小ロット生産対応型 新世代マルチカッティングマシン
Kongsberg[コングスバーグ] X Series テーブル・スペック表
KongsbergXシリーズでは、使用用途・業務形態に合わせてテーブルスタイルとテーブルサイズを選択できます。
3つのスタイルと6パターンの豊富なサイズラインナップにより、資材に合わせた高い精度を実現します。
X20 シリーズ・スペック表を見る→ X40 シリーズ・スペック表を見る→
スタイル別 機械最大外形
| ・機械前面に操作パネル ・オペレーションコンソール 付属無し |
・機械前面の操作パネル無し ・オペレーションコンソール 付属あり |

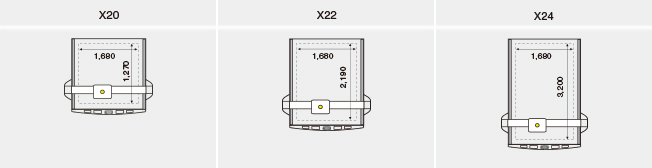

X20シリーズ スペック一覧
|
作業エリア: 1,680 x 1,270mm |
作業エリア: 1,680 x 2,190mm |
作業エリア: 1,680 x 3,200mm |
| X20 シリーズ | |||
| モデル | X20 | X22 | X24 |
| 作業エリア | 1,680×1,270mm | 1,680×2,190mm | 1,680×3,200mm |
| 機械全体サイズ Designerスタイル |
2,780×2,450mm | 2,780×3,040mm | 2,780×4,050mm |
| 機械全体サイズ Productionスタイル |
3,600×2,160mm | 3,600×2,950mm | 3,600×3,960mm |
| 重量 | 455kg | 525kg | 630kg |
| 位置精度 | ±200μm | ||
| 反復精度 | ±50μm | ||
| 最大速度 | 50m/min | ||
| 最大加速度 | 0.56G | ||
| 最大加工圧 | 通常ツールステーション：220N パワーヘッドのクリースステーション：500N |
||
| テーブルマット | PVCマット、フェルトマットの２種類 （コンベアオプション搭載時はフェルトマットのみ） |
||
| 100V(単相) | 3.0Kw (50Hz) 3.6Kw（60Hz） | ||
| 200V(三相) | 5.5Kw (50Hz) 6.0Kw（60Hz） | ||
∗：最大資材加工厚は装着しているツールによって変動します。

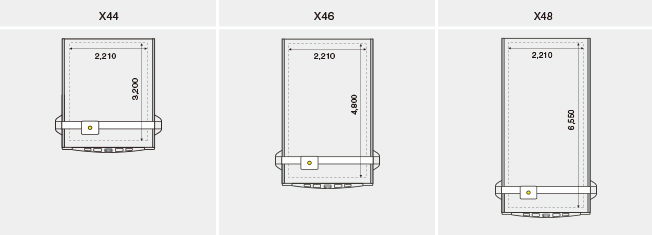

X40シリーズ スペック一覧
| 作業エリア: 2,210 x 3,200mm |
作業エリア: 2,210 x 4,800mm |
作業エリア: 2,210 x 6,550mm |
| X40 シリーズ | ||||
| モデル | X44 | X46 | X48 | |
| 作業エリア | 2,210×3,200mm | 2,210×4,800mm | 2,210×6,550mm | |
| 機械全体サイズ Designerスタイル |
3,320×4,050mm | - | - | |
| 機械全体サイズ Productionスタイル |
4,070×3,960mm | 4,070×5,640mm | 4,070×7,320mm | |
| 重量 | 815kg | 1150kg | 1485kg | |
| 位置精度 | ±300μm | ±350μm | ±400μm | |
| 反復精度 | ±60μm | |||
| 最大速度 | 50m/min | |||
| 最大加速度 | 0.54G | |||
| 最大加工圧 | 通常ツールステーション：220N パワーヘッドのクリースステーション：500N |
|||
| テーブルマット | PVCマット、フェルトマットの２種類 （コンベアオプション搭載時はフェルトマットのみ） |
|||
| 100V(単相) | 2.15Kw (50/60Hz) | |||
| 200V(三相) | 5.5Kw (50Hz) 6.0Kw（60Hz） | |||
∗：最大資材加工厚は装着しているツールによって変動します。
