1つの図面で木型・面板用データまで全てを作成
前工程に掛かるリードタイムを短縮
作成した図面データを最適な付け合わせで面付けし、CTPで使用するレイアウトデータを作成。それと同時に面板用データと抜木型データも作成する。このように作図の段階で必要となるデータを同時に作成することは、前工程のリードタイムを短縮させる手段として非常に重要です。
面板の自動作成、木型作成に必要な各種要素の自動展開など、これまで外注に頼っていた部分を社内で行えるようにするための手助けになります。
抜木型製造に関わるArtiosCADの機能

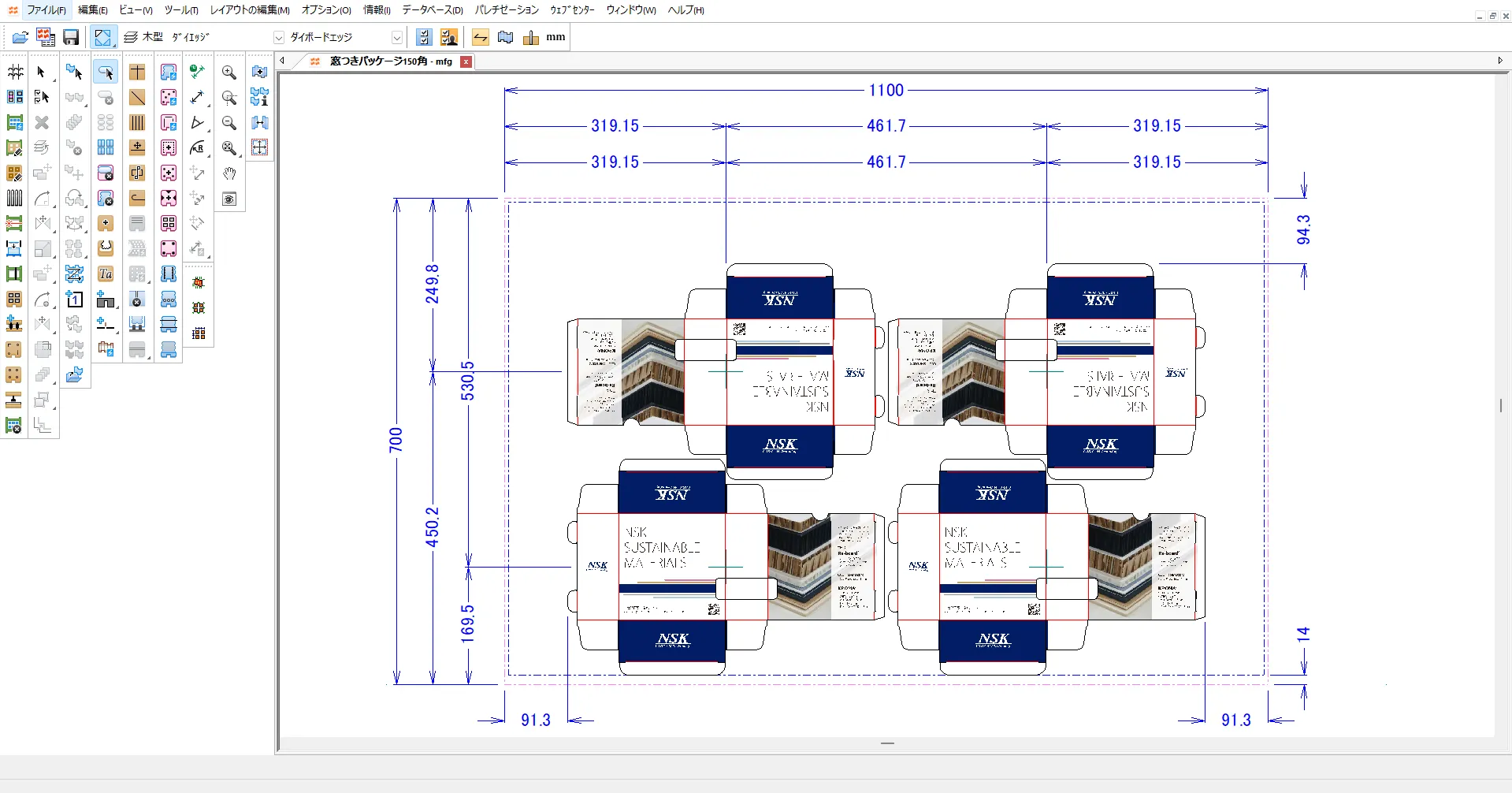

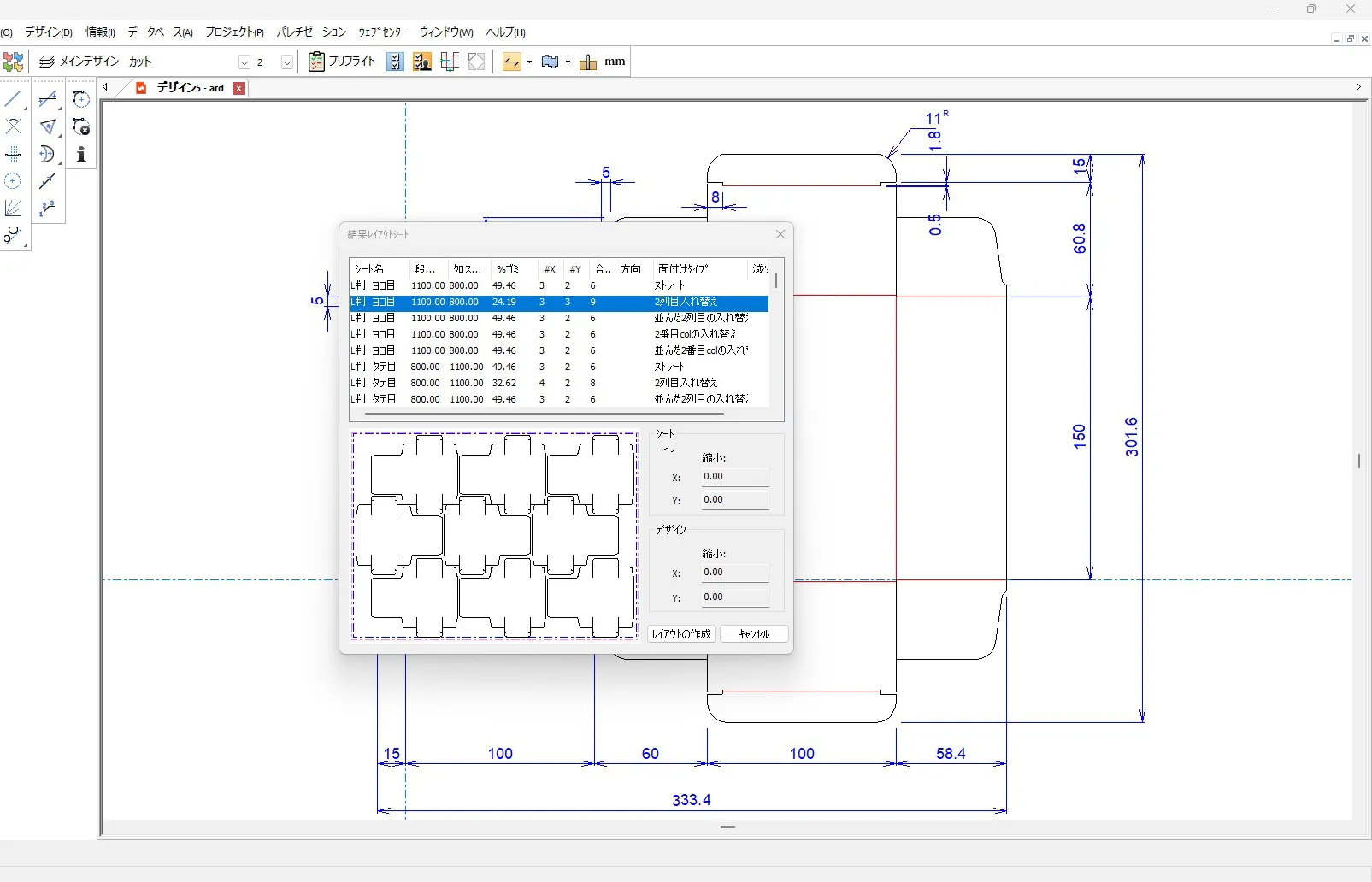

スタンダードシートレイアウト
選択された用紙サイズに、指示した溝幅・余白・面付け方法で自動的に面付け結果を複数パターン算出します。用紙のサイズや面付け方法を算出するのに適しており、印刷紙器に有効に使用して頂ける機能です。

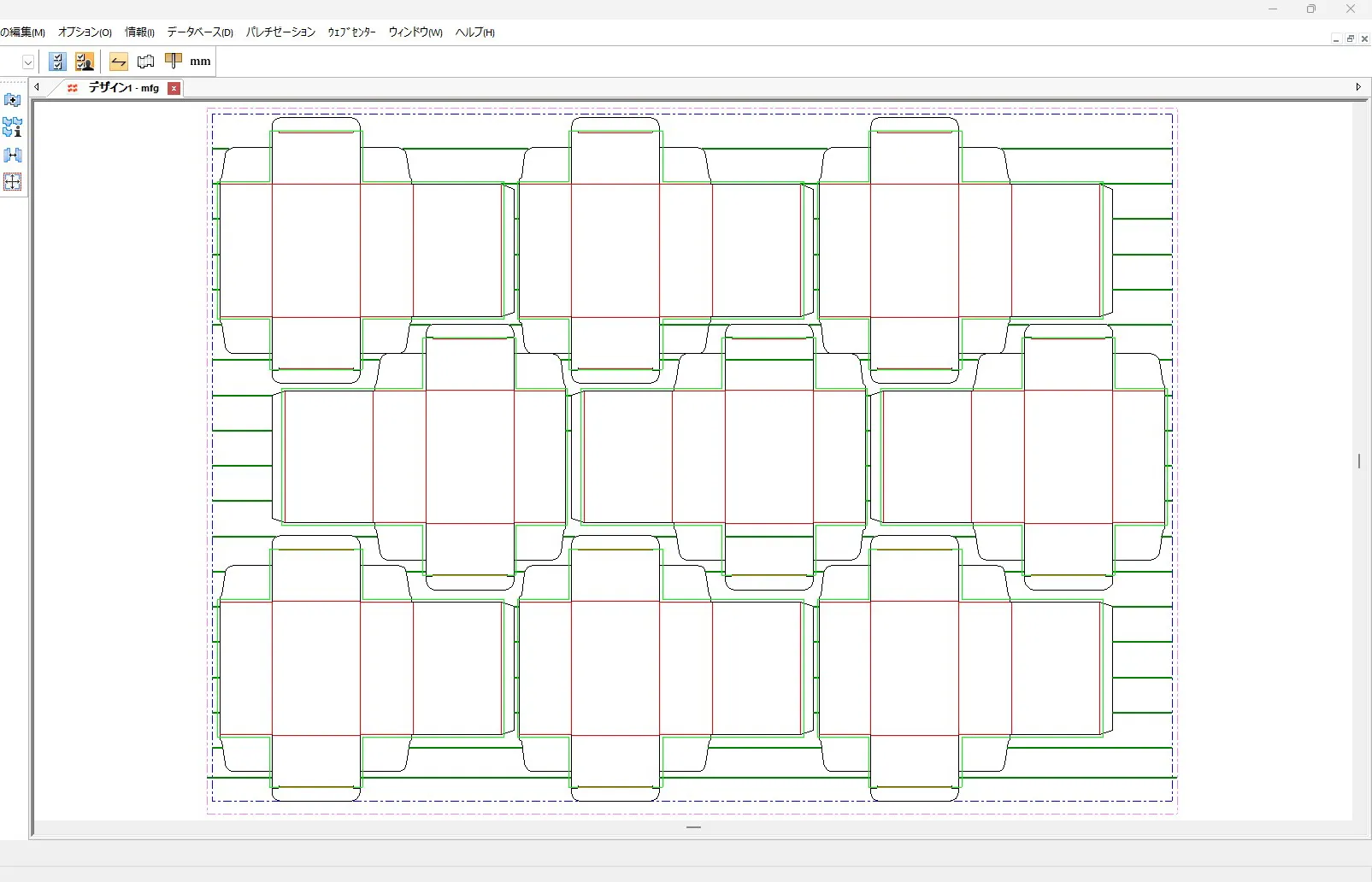

ニス版データ作成
面付け図の塗り足し・コーティングラインに対して、ニス版(ブランケット)のカット図面を自動で作成できます。またカット方法を2種選択でき、仕様に合ったニス版図面作成を簡単に行うことが出来ます。

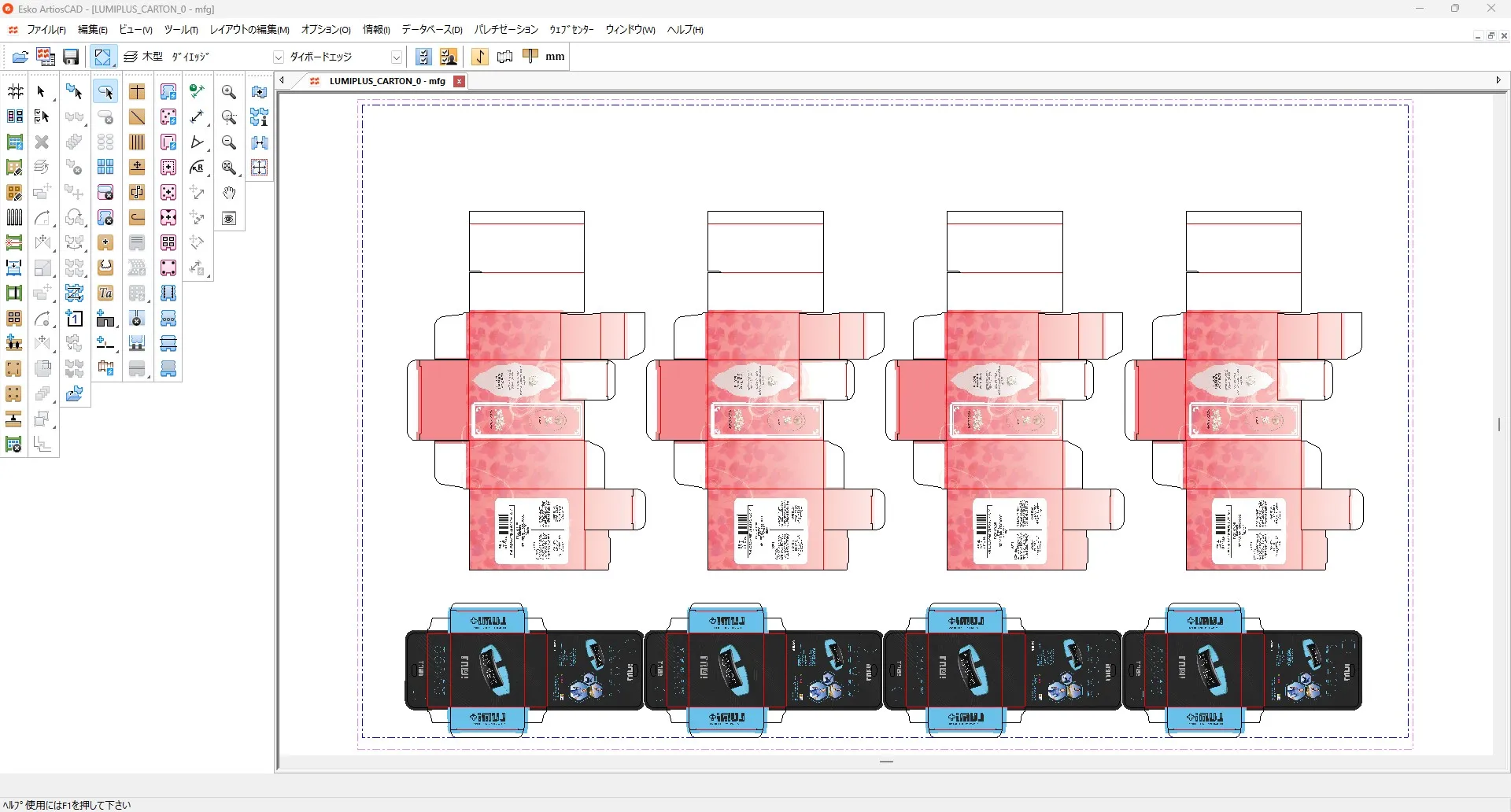

面付け機能
溝幅や図面のセンターピッチで面付けを行います。専門知識がなくても5種類の面付けパターンを1クリックで選択するだけで簡単に入れ子面付けを行えます。
木型データ作成の特長

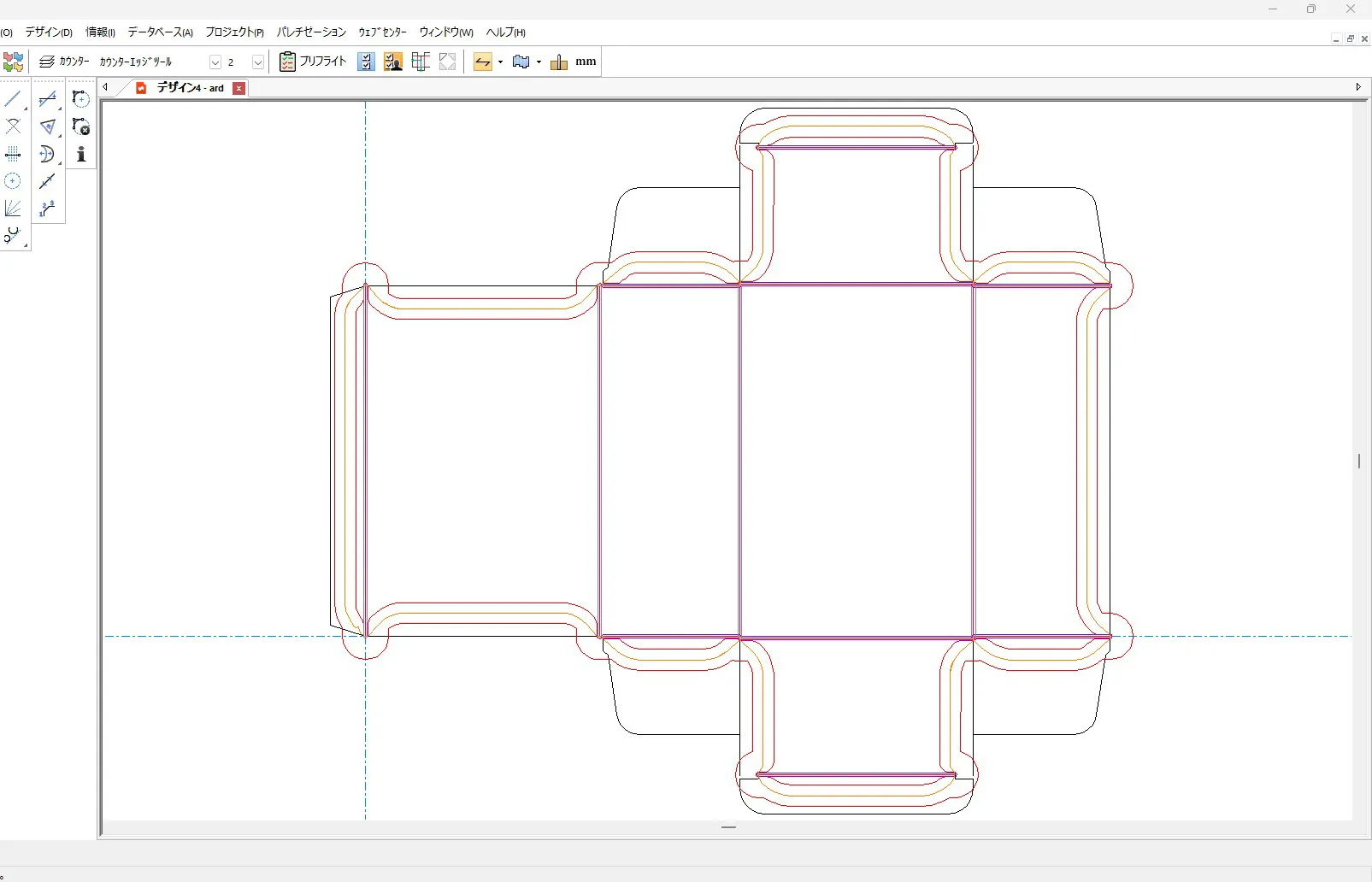

面板データ作成
罫幅やテーパーツールのサイズ等を設定することで、クリック1つで最適な面板図面を作成できます。面板修正ツールも充実しており、数値を変更しての再構築、形状変更を簡単に行うことが可能です。

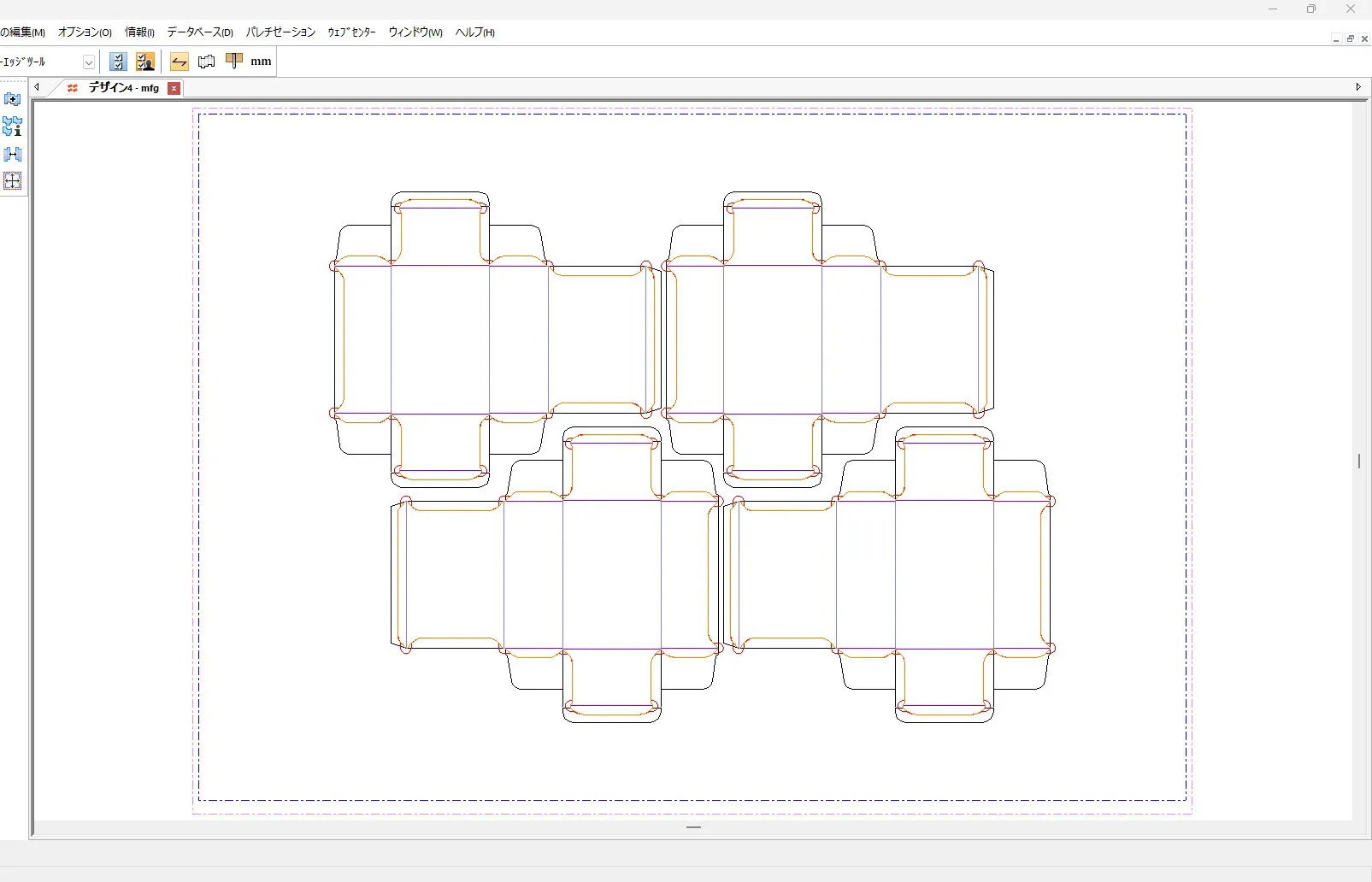

面板面付け
複数の面板が必要な場合、また素材のロスを最大限に抑える為、面板面付け機能を搭載しています。面付け機能同様に、1図面の面付けから他図面との付け合わせを行うことも可能です。

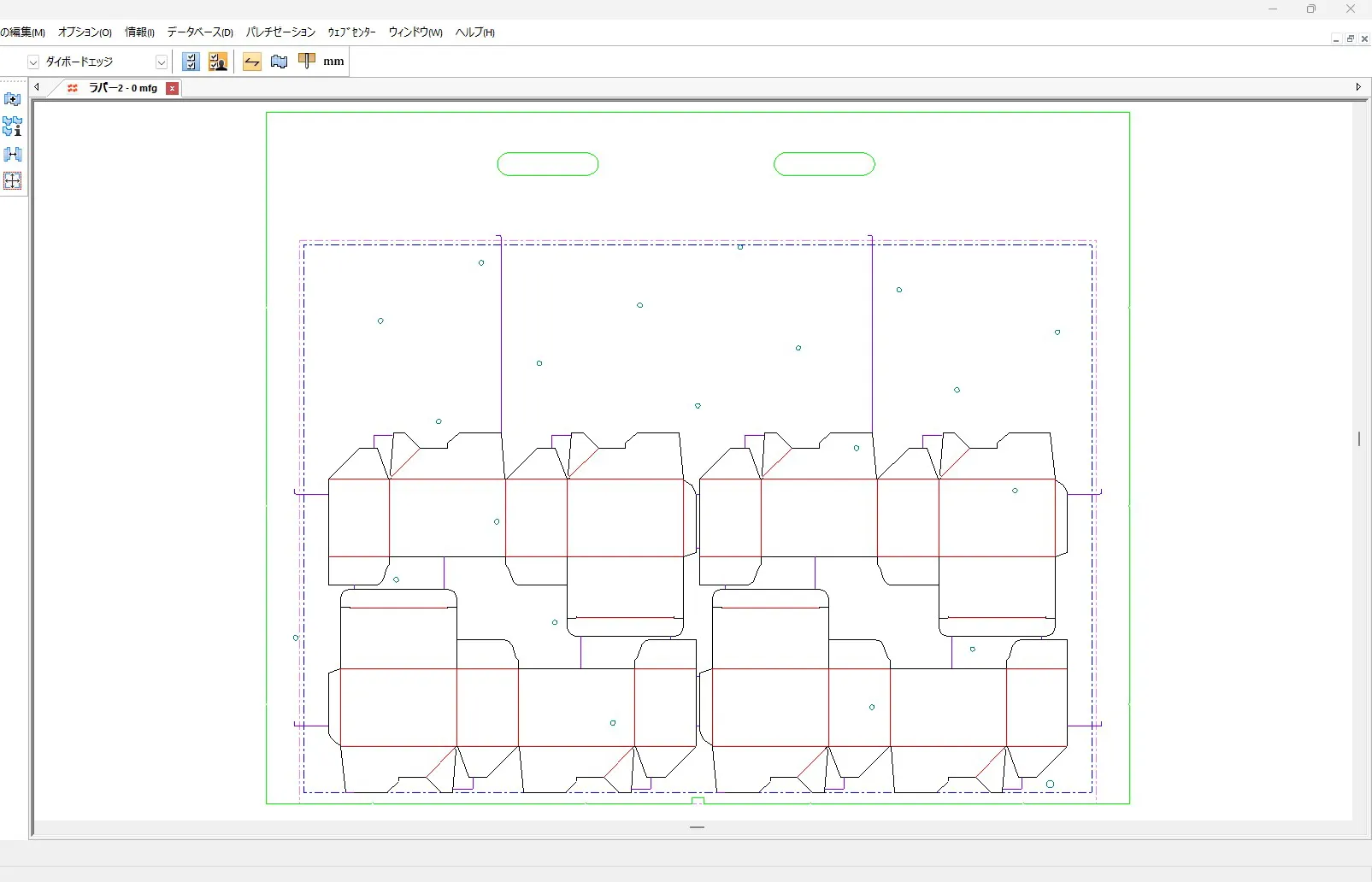

木型データの作成
面付け図面より、ベニヤサイズ、捨て刃、ビス穴の配置を行い木型図面を作成します。各機能の設定数値や形状は、設定された機械情報により最適な数値が自動設定される為、簡単に図面作成を行えます。

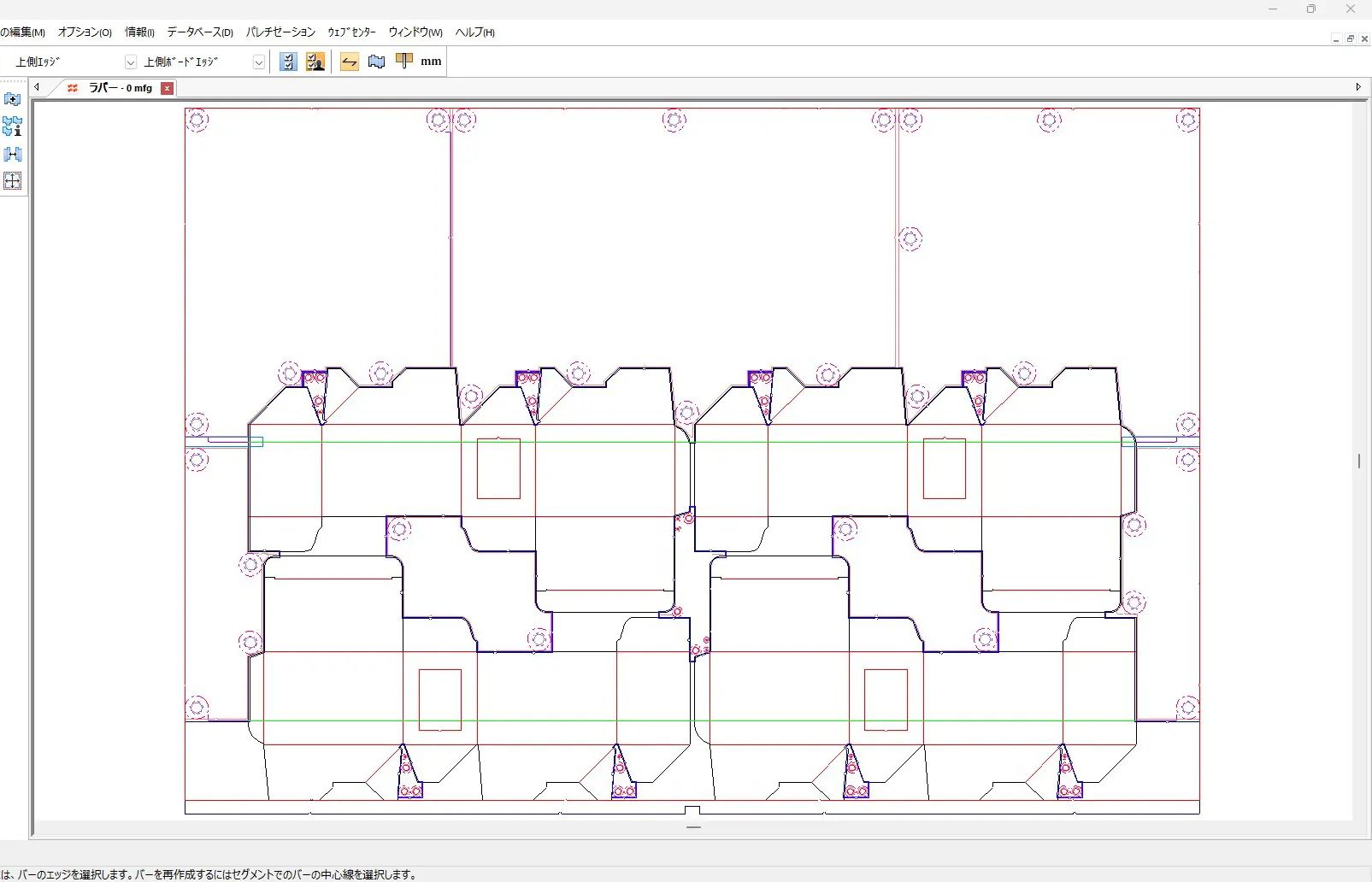

ストリッピングの作成
木型図面から、オス・メスのオフセットやピンの配置をクリック1つで行えます。複数の配置設定を保存でき、図面の仕様に合わせてピンの形状を自社仕様に変更するなど、簡単にカスタマイズ可能です。
